作者：李福平 北京中科泛華測控技術有限公司  時間：2008-07-08

摘要： 本文闡述了測控領域高速數據存儲/讀取的基本概念和方式，從存儲介質、總線架構方面介紹了流盤技術，其中涉及到了最新的流盤系列產品，便于用戶了解流盤領域的最新進展。
關鍵詞： 流盤；存儲介質；總線；PXIe

前言

　　在測控領域，從多通道低采樣率到多通道高采樣率的數據采集，只要存儲/讀取速度超過20MB/s，總量超過2GB，工程師們都需要花費較多的精力或財力以解決數據存儲/讀取的問題，

　　傳統儀器如示波器的存儲能力是有限的，采集周期由儀器上緩存大小決定，采樣結束以后，需要通過網絡、GPIB或者是USB總線將數據傳送到計算機中進行存儲。舉例來講，如果采樣率為100MS/s，采樣通道緩存為256MB，那么當數據填滿緩存時采集過程只持續了2.56s，緩存中的數據通過GPIB總線傳輸?shù)接嬎銠C(傳輸速率1MB/s)，傳遞過程需費時256s，即4分多鐘內系統只連續采集了256M的數據；而使用最新的采集和流盤設備，如NI的PXIe設備，使用相同采樣率、相同大小的板上緩存，采集存儲過程可以一直持續下去，直到存儲的硬盤被填滿(最高2TB即2000GB)。采集的數據還可被直接從硬盤上通過相關設備完全回放出來，整個文件完全是Windows系統文件。

　　本文的目的就是介紹高速數據傳輸?shù)年P(guān)鍵限制因素，進而說明數據流盤的原理及其應用，最后介紹最新的數據流盤產品。

　　所謂流盤即持續從或者向存儲器(Memory)中傳輸數據。存儲器可以是設備的板上緩存(Onboard Memory)、控制器上的RAM或者是控制器上的硬盤。數據向這些存儲器上傳輸?shù)乃俾适艿蕉喾N因素的限制，包括系統的帶寬和存儲器介質的讀寫速度等。本文介紹了流盤中使用到的總線種類和存儲介質類型，以提供關于流盤的應用信息，便于應用于不同總線不同存儲器的流盤應用，涉及了最新的數據流盤產品。

存儲介質

　　IDE
　　IDE集成驅動電子設備是由Western Digital、ATA和APTI在1986年聯合開發的較早的應用于硬盤和其它存儲介質的一種接口規范。1990年11月，美國國家標準機構采用了IDE接口標準。將IDE命名為ATA(高級技術附加裝置)。隨著技術的發展，存儲介質的容量越來越大，原先的規范已不適應更大容量的存儲介質，于是EIDE(Enhanced IDE)被開發出來，它可以支持的磁盤容量達到8.4GB，同時該協議也發展成為可支持其它類型的存儲介質，如CD、DVD-ROMS、磁帶存儲器和大容量軟盤。隨著磁盤容量的進一步增大，ATA標準也不斷的修改，以支持137GB進而160GB的容量，現在是128PiB(或者144PetaBytes)的硬盤容量。在串行ATA(SATA) 標準出現之前，IDE、EIDE和ATA都是同義詞，并且與并行ATA接口(PATA)具有互換性。

　　SATA
　　SATA在2003年被開發出來以代替舊的PATA規范，SATA采用串行連接方式，以連續串行的方式傳送數據，采用類似于以太網、光纖和PCI總線的形式以8B/10B的方式對數據進行編碼，能對傳輸數據進行糾錯檢查。SATA接口針腳數目更少，僅用四支針腳完成所有工作，分別用于連接電纜、連接地線、發送數據和接收數據，同時該架構還能降低系統能耗和減小系統復雜性。傳輸信號采用LVDS形式(低電壓差分信號，更穩定、速度更快)。SATA 1.0定義的數據傳輸率可達150MB/s，比最快的PATA(即ATA/133)所能達到133MB/s的數據傳輸率更高，SATA 2.0的數據傳輸率達到300MB/s，最終SATA將實現600MB/s的最高數據傳輸率。

　　SATA還具有熱插拔的功能。在連接形式上，每個SATA硬盤獨占一個傳輸通道，所以不存在像并行ATA那樣的主/從控制的問題。

　　RAID系統
　　RAID廉價磁盤的冗余陣列，主要架構就是將多塊磁盤通過軟件或者硬件形成一個邏輯上的存儲單元，目前RAID根據工作方式可以分為很多類型，以下主要介紹RAID0~5。

　　·RAID0：磁盤沒有奇偶數目的要求，數據被平均分割存儲到多個磁盤上，總的讀寫速度就是磁盤數量乘以單個磁盤的讀寫速度，缺點在于一塊磁盤損壞，則整個磁盤陣列即壞，數據無法被修復。

　　·RAID1：磁盤數目必須為偶數，數據被平均分割存儲到多個磁盤上，但是每個磁盤又配置一個鏡像磁盤，用于備份數據，因此RAID1型的數據讀取速度比寫速度要快，而且RAID1型當一個磁盤忙或者損壞時，可以從其鏡像磁盤中讀取/寫入數據，提高了數據的可靠性。

　　·RAID2：在位的層面上將數據分割存儲到各個磁盤上，RAID2使用稱為“加重平均糾錯碼”的編碼技術來提供錯誤檢查及恢復。除了平均分割數據并存儲到多個磁盤上外，還需要磁盤存放校驗碼，RAID2技術實施復雜。因此，在商業環境中很少使用。

　　·RAID3和RAID4：平均分割存儲數據，類似于RAID0，但是需要一塊磁盤作為奇偶校驗盤，寫盤速度主要受奇偶校驗盤的影響，該陣列在任何一塊磁盤損壞時，仍然可以恢復數據。商業上很少使用該類型磁盤陣列。

　　·RAID5：類似于RAID3和RAID4，但是奇偶校驗不是制定某一個盤，而是所有磁盤輪流存儲數據和校驗信息，當某一塊磁盤損壞時仍然可以重建數據。性能比RAID0稍低，但是可靠性高。

總線結構

　　PCI總線
　　PCI是將外部設備互連到一塊主板上的接口標準，由英特爾公司1991年推出。此標準允許在計算機內安裝多達10個遵從PCI標準的擴展卡。最早提出的PCI總線工作在33MHz頻率之下，傳輸帶寬達到133MB/s(33MHz * 32bit/s)，基本上滿足了當時處理器的發展需要。1993年又提出了64bit的PCI總線，后來又提出把PCI 總線的頻率提升到66MHz。目前廣泛采用的是32bit、33MHz的PCI 總線，64bit的PCI插槽更多是應用于服務器產品。

　　PXI總線
　　PCI eXtensions for Instrumentation (PXI)標準由NI公司在1997年率先提出，PXI基于CPCI標準，增加了時鐘和同步觸發總線，特別適合于測控領域的應用，但是其核心仍然是PCI總線。最高傳輸速度為133MB/s。

　　PCIe
　　PCI Express (PCIe)總線在2003年由Intel提出，用于替代PCI總線標準，新的PCIe標準不再向下兼容PCI。二者之間的主要差別在于PCIe總線是串行總線，采用了目前業內流行的點對點串行連接，比起PCI以及更早期的計算機總線的共享并行架構，每個設備都有自己的專用連接，不需要向整個總線請求帶寬，x1(單線)傳輸可以達到250MB/s，如果使用x16線連接，傳輸速率可以達到8GB/s的理論帶寬。2007年1月，PCIe 2.0標準發布，除了向下兼容PCIe 1.0之外，將單線速度提高到了500MB/s，x16的帶寬則達到了16GB/s。

　　PXIe
　　PXIe該標準是2005年8月根據PCIe的出臺而發布的，不像PCI和PCIe的不向下兼容性，在一個PXIe混合插槽里即可以安裝PXI板卡，又可以兼容PXIe板卡。

流盤架構

　　要實現高效率的數據流盤，并不是采用高速的總線加高速讀取的磁盤就可以實現的，還需要采用合理的流盤架構。下面介紹不同的流盤架構及特點。

     使用普通PCIe架構
　　PCIe總線是一種串行總線，單線傳輸(x1)可以達到250MB/s，16線(x16)時傳輸速率可達4GB/s，各設備專用各自總線，因此傳輸速率較高，如圖2所示，數據先存儲到設備緩存上，再直接傳遞到I/O總線，經過RAM、CPU、傳遞到硬盤上，此時的瓶頸主要存在于讀寫硬盤的速度。一般存儲/讀取的速度均在100MB/s以上。

圖2 PCIe數據存儲/讀取

　　使用直接讀/寫盤結構

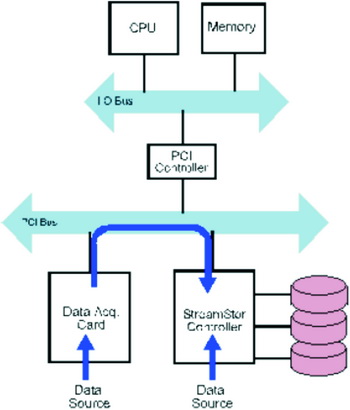

　　以上結構，數據都要經過I/O總線、內存和CPU，在一定程度上該過程限制了存儲/讀取的速度，而且CPU的多線程性又增加了丟失數據的可能性和系統的不穩定性，所以出現了直接讀/寫盤結構。該結構原理如圖3所示，數據從設備的緩存中讀出后直接寫入磁盤，或者從磁盤中讀取后直接輸出。

圖3 直接讀/寫盤結構

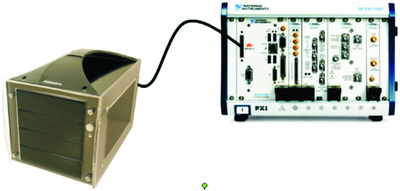

　　該結構有兩種典型應用，一種是NI的PXI系統配合Express Card接口卡、RAID磁盤陣列，數據從設備緩存讀取后經PCI總線不經過系統內存和CPU直接經過Express Card接口卡存入RAID磁盤陣列，持續存儲速度可達100MB/s(見圖4所示)。

圖4 PXI總線直接讀/寫硬盤

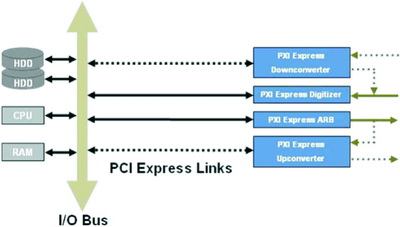

　　另一種典型結構是NI的PXIe總線結構，該結構通過PXIe總線上的一款專門的數據流盤卡，對RAID磁盤陣列進行數據的寫入/讀取。持續寫入/讀取速度可以達到300MB/s、600MB/s甚至更高(見圖5所示)。

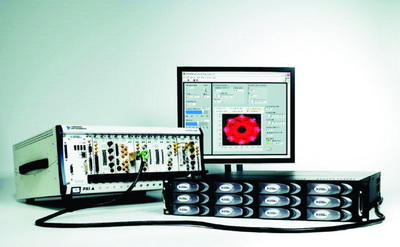

圖5 PXIe流盤系統(NI的600MB/s流盤設備)

結語

　　流盤即持續從或者向存儲器中傳輸數據，要達到較高的流盤速度和效率，需要綜合考慮存儲器、總線和系統架構等因素，如果選擇成熟的產品進行測控方面的應用，NI的產品是個不錯的選擇。
