HS4、HS5、HS6虛擬示波器

多通道示波器軟件具有許多自動測量功能，可以對虛擬示波器卡的測量信號或?qū)y量信號的選擇進行自動測量。使用示波器中的自動測量，顯示被測信號的任何細節。兩組光標，水平光標和垂直光標，可以用來指示和檢查的信號的每一部分。自動測量包括：最小值、最大值、上下限、均方根、均值、方差、標準偏差、頻率等。

測量結果顯示值在軟件彈出的窗口中，該窗口可以定位在計算機屏幕上的任何位置。一個方便的工具欄允許您單擊或啟用或禁用測量?？梢詫y量結果復制到剪貼板，例如在報表中使用它們。當打印圖形時，光標和測量結果也包括在內。

多通道示波器軟件允許您按照您想要的方式創建和排列圖形。可以在測量軟件的主屏幕上創建新的圖形，并且可以移動到主屏幕之外的單獨窗口。當創建一個新的圖形時，用戶可以完全控制圖形的位置以及大小。通過按照用戶的喜好排列圖表，用戶可以更多地關注手頭的測量，而不必一直用所需的信息定位圖表。該圖可以包含范圍圖像、頻譜分析儀圖像和數據記錄器圖像。

軸線

 要更改軸的偏移設置，只需抓取軸并將其拖動到所需的位置，參見動畫1。

要更改增益設置，請抓取軸的端條之一，并將其拖動到優選位置，參見動畫2。

 還可以用鼠標輪調整偏移和增益：當鼠標指針在軸上方，并且輪子轉動時，偏移被調整。當在車輪轉動期間按下CTRL鍵時，增益被調整。

測量

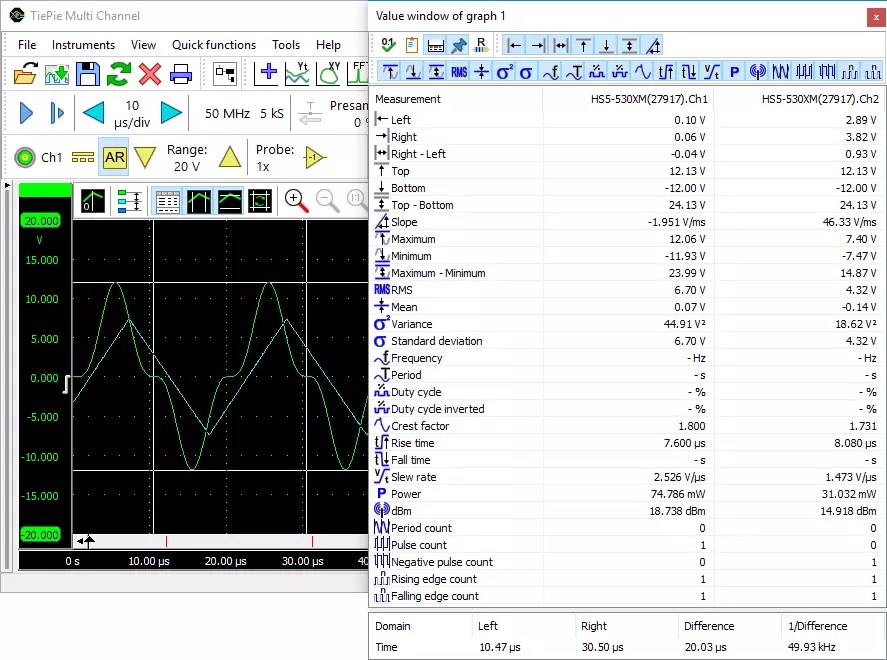

為了清楚起見，當啟用游標時，并非所有的測量都默認啟用。在程序設置（設置）中，可以確定在啟用游標時默認顯示哪些測量值。默認情況下，游標窗口將如下圖所示。

 缺省游標

 左、右、右-左、頂、底、頂-底和斜率的測量要求啟用垂直和/或水平光標。他們使用光標位置作為結果。

所有其他測量都是在數據范圍內計算的。當啟用垂直游標時，數據范圍由垂直游標標記。當垂直光標關閉時，數據范圍等于后樣本。

除了垂直光標之間的計算值之外，垂直光標的位置以及它們之間的差別可以在光標窗口的底部看到。StudiBaseFipe按鈕隱藏或顯示此基礎信息。

可由功率測量功率和DBM測量DBM使用的用戶可配置虛擬阻抗。單擊阻抗MPEFISTION按鈕將允許設置其值。它的默認值是600歐姆。

通過按下CopToCIPLoBoad按鈕，可以將測量值作為文本復制到剪貼板。

當用AlwaysOnTop按鈕打開AlwaysOnTop時，光標窗口不能隱藏在多通道示波器軟件的其他窗口之下。

啟用或禁用測量可以通過單擊工具欄上的相應測量按鈕、單擊Selectmeasurements來完成……在光標窗口的彈出菜單中，或者單擊工具欄上的CursRsStuttRead按鈕。如下面所示的窗口將彈出，其中可以選擇所需的測量值。

光標測量選擇窗口

注意：對于頻率測量，至少必須有一個周期在垂直光標之間。此外，信號中必須存在至少兩個上升斜率。

時基/頻率基準

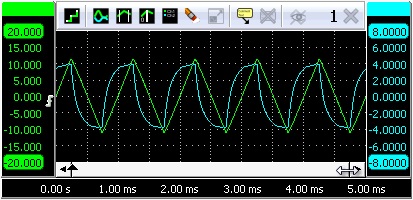

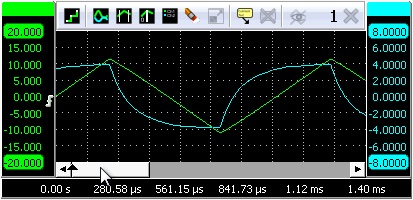

滾動條的寬度表示總的測量記錄，滑塊的寬度表示記錄的可見部分。要更改記錄視圖偏移量，請抓取滑塊并將其拖動到首選位置（動畫3）或按下滾動條兩側的按鈕。要更改記錄視圖增益，請將滑塊的邊緣之一向左或向右拖動并觀察與滑塊寬度相對應的信號變化（動畫4）。
還可以用鼠標輪來調整偏移和增益：當鼠標指針在滾動條上方并且輪子轉動時，偏移被調整。當在車輪轉動期間按下CTRL鍵時，增益被調整。
雙擊滑塊、單擊重置縮放按鈕、重置縮放或按下熱鍵T將把時基返回到默認的未縮放狀態。

HS4、HS5、HS6虛擬示波器及高速數據采集卡多通道軟件自動測量功能
