基于PC的頻率特性分析儀CS328-FRA應用，你了解嗎？
標題：基于PC的頻率特性分析儀CS328-FRA應用，你了解嗎？
在科技日新月異的今天，頻率特性分析儀已經廣泛應用于電子1工程領域，它是一種用于測量和分析信號頻率特性的設備。而現在，我們將探討一種新的應用——基于PC的頻率特性分析儀。那么，這種新型的頻率特性分析儀究竟能做什么呢？接下來就讓我們一起探索吧！
二、基于PC的頻率特性分析儀是什么？
首先，我們需要明確一點，基于PC的頻率特性分析儀并不是一個單純的硬件設備，它是由硬件設備和軟件平臺兩部分組成的。其硬件部分主要包括信號源、頻譜分析器等，而軟件部分則是運行在計算機上的分析軟件。這兩部分共同工作，使頻率特性分析儀能夠?qū)崟r(shí)、精確地測量和分析信號的頻率特性。
三、基于PC的頻率特性分析儀的應用
1.電子設計自動化(EDA)
在電子設計自動化的過程中，頻率特性分析是一個重要的環節。通過使用基于PC的頻率特性分析儀，工程師可以快速準確地獲取到設計的頻率響應，從而優化設計方案，提高設計的性能。
2.射頻測試
在無線通信、雷達等領域，頻率特性的測試是非常關鍵的。傳統的頻率特性測試設備體積大、價格高，而基于PC的頻率特性分析儀則大大簡化了測試過程，降低了測試成本。
3.教育與研究
在教育和研究領域，基于PC的頻率特性分析儀也是一個有力的工具。學生和研究人員可以通過它來學習信號處理的基本原理和技術，同時也可以進行一些有趣的實驗研究。
四、總結
總的來說，基于PC的頻率特性分析儀是一個強大的工具，它的出現極大地推動了電子工程領域的發展。然而，這只是它的冰山一角。隨著技術的進步，我們有理由相信，基于PC的頻率特性分析儀在未來會有更多的精彩應用等待我們?nèi)グl(fā)現！
頻率響應分析儀Frequency Response Analyzer可以測量兩端口網絡的頻率響應。如電源，濾波器，音頻功率放大器，變壓器，伺服放大器等系統。您可以用它來測量組件或網絡的阻抗，相位，電容，電感，Resr，質量因子/損耗因子等。對于電源系統，F(xiàn)RA可以測試電源控制環路的增益/相位（伯德圖），測量電源正常工作時的輸入/輸出阻抗，以及電源的PSRR特性曲線等。頻率響應分析儀產品作為一種專業的測試儀器，市場上的價格普遍在10萬及以上，很多做電源環路測試的工程師都是望而卻步。

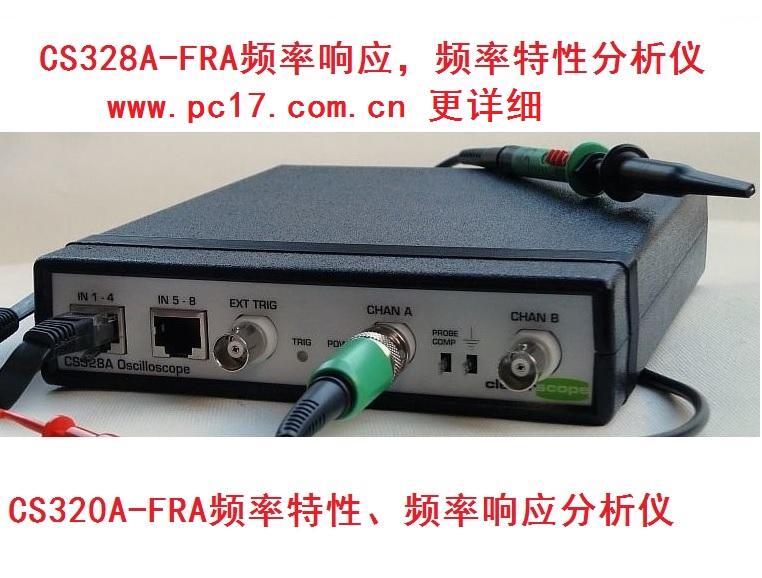

CS328A-FRA是一款高性價比的頻率響應分析儀，由新西蘭CleverScope公司研發生產，CleverScope公司以其虛擬示波器而著名于世。 CS320A-FRA信號產生部分：內置CS701信號發生器（1mHz-65MHz，正弦波信號，輸出幅度0-7Vpp），輸出部分具有隔離輸出（300V CAT III),不需要外部隔離變壓器就就可以進行頻率響應分析。CS320A-FRA接收部分：就是一款USB數字示波器，10位(可以升級到14位）ADC，100MSa/s采樣速率，2個模擬通道，4M存儲深度。每個通道都具備DFT窄帶濾波器功能，實現高達100dB的動態范圍。增益精度0.05dB,相位精度0.1°。分析軟件可以做伯德圖，阻抗圖，PSRR曲線圖顯示，數據可以存儲成文本
文件格式。
CS328A-FRA還是一臺數據記錄儀，可以以最高3Mbps的采樣速率無間隙地長時間記錄雙通道數據（可以高達數天時間，支持硬盤最高到500G）。
CS328A-FRA的價格非常有競爭力，它是進口產品中價格最低的產品，
主要技術規格：
信號源: （CS701, DDS合成，14位DAC，4096點，任意波形發生器）
l 頻率范圍：正弦波 0-65MHz
l 交流振幅：0 - 7Vp-p, 1mV步長
l 直流偏置：0 - ±3.5V
l 輸出精度：相位噪聲 -150dBc/Hz@1KHz頻偏， SFDR -87dBc@10MHz信號輸出
l 輸出阻抗：50Ω
l 調制方式：相位，頻率（點頻，線性掃頻，對數掃頻），幅度
l 輸出隔離：300Vrms, CAT III
分析儀：（2通道，100MHz數字示波器，10位ADC，100MSa/s采樣率，4M存儲深度）
l 頻率測量范圍：0-100MHz
l 通道數：2通道
l 輸入阻抗：1MΩ
l 最大輸入電壓： 300Vrms
l ADC位數：10位 （可以選配12位，14位）
l 采樣率：1.5KSa/s-100MSa/s）
l 數字窄帶濾波器：0.3Hz-20MHz （6個可選）
l 增益精度：±0.05dB(<10MHz), ±0.2dB(<50MHz) 典型值（探頭校準后）
l 相位精度：±0.1°(<10MHz), ±0.5°(<50MHz) 典型值（探頭校準后）
l 動態范圍：>100dB
分析軟件：（CS300圖形分析軟件包）

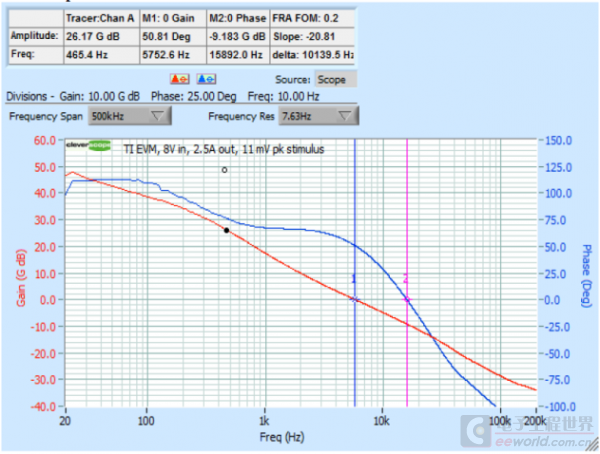

l 可以實時顯示伯德圖（增益，相位），阻抗圖（Z, L，C，ESR），PSRR特性曲線等
l 可以存儲圖片文件及數據文件
其他參數：
l PC接口：USB2.0 (可以選配以太網接口）
l 供電電源：6-20V 直流電源， 6W功率，電源適配器100-240VAC， 50-60Hz
l 溫度：工作溫度 0-40度， 儲藏溫度 -20-+60度
l 濕度：<90% (0-40度），<60% （>40度）
l 海拔高度：工作（3000米），不工作（15000米）
l 尺寸大小：高35mm, 寬153mm, 深193mm (含BNC接頭）
l 重量：約1.6Kg
